電機知識 /

無刷電機驅動電路

文章出處：x-teamrc.cn? ?人氣：? ?發表時間：2018-08-22 09:56

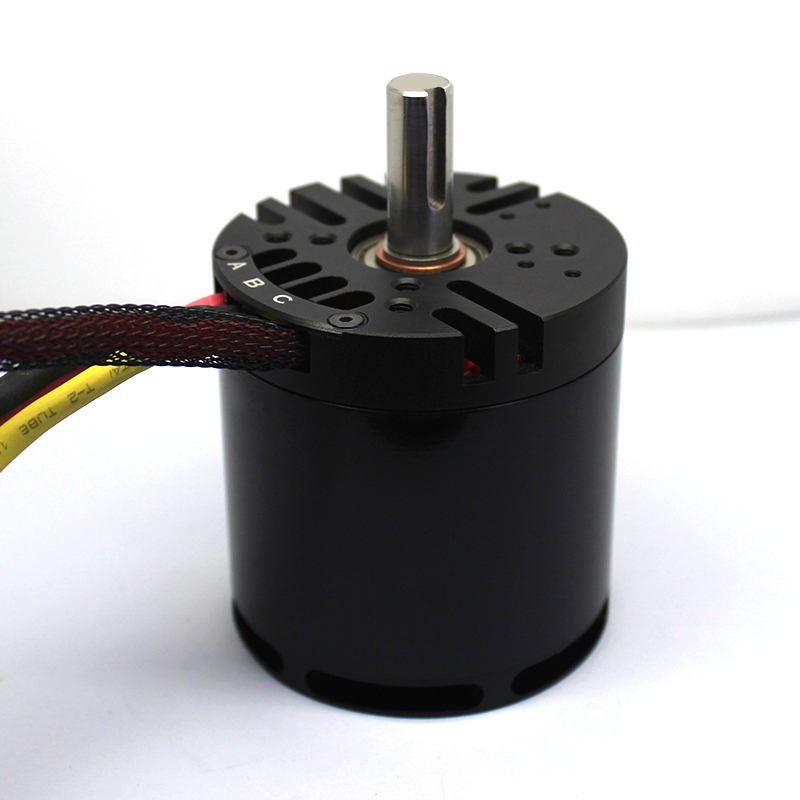

無刷電機的驅動電路跟很多種電路都有關聯，，它們之間與驅動電路又息息相關，少了一條電路的話那么無刷電機就無法完成驅動的工作了，下面為大家講解一下它們都有哪些線路。

1 電源電路
在電機控制器中，一般需要兩組電源，一組是用于功率驅動的14V電源，另一組是用于單片機，電機霍爾，開關霍爾等電路的5V電源。

2 限速電路
速度限制電路通過分壓電壓來減小發送到單片機的車把的最大電壓信號，從而限制速度。當SPLIMT端子接地時，R67和R68構成一個電壓電路，它降低了SPSIG饋入單片機5個引腳的電壓，從而限制了電動汽車的最大速度。

3 單片機主控電路
主控驅動電路是無刷電機控制器的核心部分，霍爾信號，開關信號，過電流檢測信號和電機的制動信號都直接輸入到單片機。單片機用于處理它們，單片機輸出電子換向器三個橋臂的前驅動信號，控制電機的運動。因此，單片機的主控制電路是無刷電機控制器的核心部分。單片機是電動汽車無刷電機控制器的主流控制芯片，它決定了輸出驅動信號的脈沖寬度和電機的速度。目前，電動車車把的輸出電壓一般為1-4.2伏。它由線性霍爾元件和磁鐵組成。車把和磁鐵移動，霍爾元件引起磁場和輸出電壓的變化。

4 霍爾信號電路
電阻和電容構成霍爾信號檢測輸入電路。電阻形成上拉電位。電容用作抑制干擾信號的濾波器。單片機的15,16和17引腳檢測來自電機的三個霍爾位置信號，以確定換向時間。

5 欠壓電路
元件構成電池電壓檢測電路。檢測值被饋送到SCM的三個支路。當腿的檢測值低于某個值時，可以迫使無刷電動機控制器不工作，起到保護電池的作用。

6 過流保護電路
過流保護是為了控制無刷電機控制器在一定的最大電流極限下工作。對于36V控制器，電流限制通常為14±1A，而對于48伏控制器，電流限制通常為17±1A。限流保護實際上是過載保護。當上坡時，負載將不可避免地引起負載增加和電流增加，但電流增加的極限是電流極限值。
