無刷電機控制器接線圖

文章出處：x-teamrc.cn? ?人氣：? ?發表時間：2018-08-24 08:52

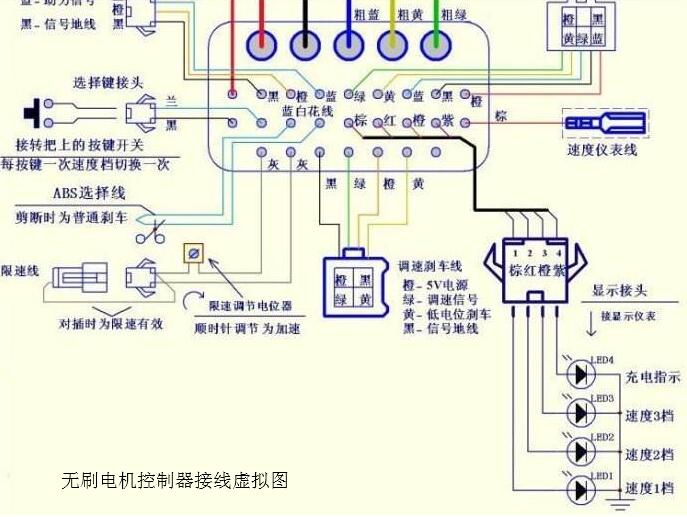

無刷電機控制器接線圖如下：

電機中有三個線圈引線和五個霍爾引線。這八個引線必須逐一對應控制器的相應引線。不然的話電機無法正常運轉。

一般而言，具有60和120相角的電機需要由相應的無刷電機控制器驅動，具有60和120相角。兩相角控制器不能直接更換。無刷電機60度相角和8線60度相角控制器之間有兩種正確接線，一種是正向，，另一種是反向。

對于120度相角無刷電機，需要調節線圈引線和霍爾引線的相序，控制器與電機之間有六種正確接線，其中三種與電機連接，另外三種連接用電機。

無刷電機反轉的話，則表示電機控制器和無刷電機之間的相角匹配?？梢酝ㄟ^在電機和電機控制器之間切換霍爾引線的A和C并切換無刷電機控制器的主相線A和B來調節電機的方向。

現在智能無刷控制器已經出現在市場上。雖然它可以驅動具有60和120兩個相位角的無刷電機，但相線仍然是三相。
